Общие сведения

На сегодняшний день автоматизация процесса измерения является важной производственной задачей для повышения качества производства. Закрытое акционерное общество «ЧелябНИИконтроль» занимается не только разработкой, конструированием и выпуском измерительных приборов, но и программного обеспечения к ним. Однако, универсальное программное обеспечение ТЕХНОкоорд™ (Технология координатных измерений) можно использовать для модернизации приборов любого производства.

Варианты использования программного обеспечения ТЕХНОкоорд™:
  • модернизация существующей системы. ТЕХНОкоорд™ можно применить для модернизации огромного количества приборов, как измерительных, так и приборов для настройки инструмента (например, для настройки режущего инструмента). На настоящее время разработаны варианты модернизации приборов:
    • НИИК-890-01 (модернизация микроскопов ДИП-3, ДИП-6, УИМ-21, УИМ-23);
    • НИИК-890-02 (модернизация микроскопов Carl Zeiss, БМИ);
    • НИИК-2027 (настройка режущего инструмента).
  • координатно-измерительные машины НИИК-701, НИИК-703 с оптической головкой;
  • новая версия прибора НИИК-2027К с модулем ОптИС.
Программное обеспечение ТЕХНОкоорд™ разработано для облегчения труда метролога. Мы обеспечиваем заказчика не только надежным программным продуктом для настройки и программирования контактных и оптических координатно-измерительных машин, но и разрабатываем эргономичный, интуитивно-понятный для пользователя интерфейс, а также предоставляем средства для максимальной автоматизации статистической обработки результатов измерения и формирования наглядных отчетов. Благодаря высокой интеллектуальности нашего программного обеспечения, от пользователя, помимо знания основ координатных измерений, требуются только базовые навыки работы с операционной системой Microsoft Windows™.

Возможности

Программное обеспечение ТЕХНОкоорд™ представляет собой решение для широкого спектра задач измерения и контроля. Это комплексное программное обеспечение характеризуется высоко-интерактивным пользовательским интерфейсом, облегчающим программирование стратегии измерения деталей, измерения и анализа.

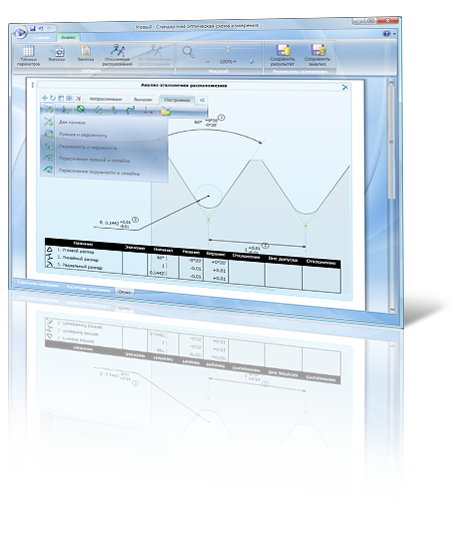

  • революционный инструмент «Координатный анализ геометрии детали» позволяет производить сложные расчеты одним кликом мыши и создавать отчеты, наглядно отображающие результаты;
  • широкие возможности по обработке измеренных данных позволяют измерять детали с любой геометрией и рассчитывать любые параметры, начиная от линейных размеров и заканчивая анализом резьбового профиля;
  • возможность добавлять мультимедийную информацию облегчает труд оператора;
  • универсальный блок компенсаций позволяет убирать любые систематические погрешности любой координатно-измерительной машины;
  • cимуляция измерения позволяет проектировать и проверять схемы измерения без использования реальной машины, что сокращает время на разработку схем измерения, повышает безопасность измерения и позволяет использовать дорогостоящую точную машину непосредственно для измерения, а не для пробных(холостых) запусков;
  • программное обеспечение ТЕХНОкоорд™ позволяет программировать перемещения и измерения на координатно-измерительной машине, оснащенной приводами, как вручную (в режиме обучения), так и с помощью встроенного языка координатных измерений;
  • программное обеспечение ТЕХНОкоорд™ позволяет скомпенсировать погрешности измерительных машин, такие как, например, неперпендикулярность осей, отклонение от прямолинейности и др. Компенсации позволяют в несколько раз улучшить получаемые результаты без механических изменений в самой координатно–измерительной машине.
