Контактные измерения

Возможности контактных измерений:
  • программное обеспечение ТЕХНОкоорд™ поддерживает щупы с несколькими наконечниками и артикулируемые щуповые головки, а также проводит автоматическую аттестацию их по международному стандарту ISO 10360;
  • мощные инструменты составления стратегий измерения избавляют пользователя от рутинной работы составления маршрута объезда точек и позволяют автоматически строить маршрут таким образом, чтобы время измерения было минимальным, щуп не столкнулся с деталью и крепежами, причем система автоматически подберет необходимый щуп в случае использования щупа с несколькими наконечниками;
  • виртуальная контактная измерительная машина (симулятор) позволяет визуализировать движения щупа относительно детали на мониторе компьютера;
  • различные контактные схемы измерения позволяют измерять деталь как на основе CAD-модели детали (экспортированной из любой CAD-системы), так и без нее;
  • встроенный язык координатных измерений позволяет производить произвольные расчеты;
  • поддержка поворотного стола.

Программное обеспечение ТЕХНОкоорд™ для контактных измерительных систем обладает широким спектром функциональных возможностей, которые условно можно разделить на следующие части:
  • настройка координатно-измерительной системы;
  • сбор данных с детали;
  • симуляция измерения;
  • анализ полученных результатов.

Настройка координатно-измерительной системы

ТЕХНОкоорд™ обеспечивает поддержку различных контактных измерительных систем: простых (однощуповых) и сложных (многощуповых, звездоообразных, поворотных, а также смешанных измерительных систем, содержащих контактную измерительную систему и оптическую.

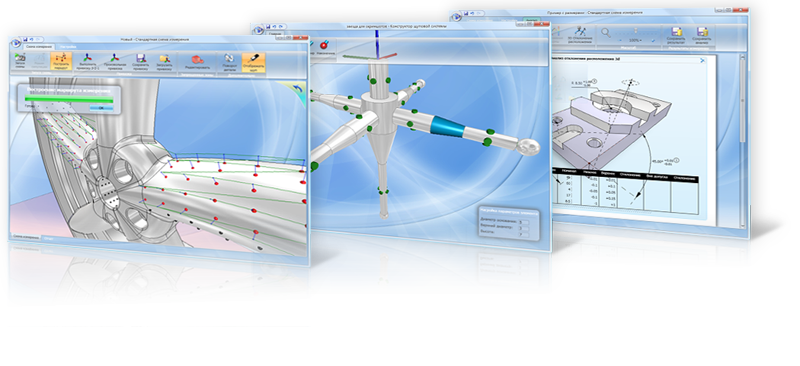

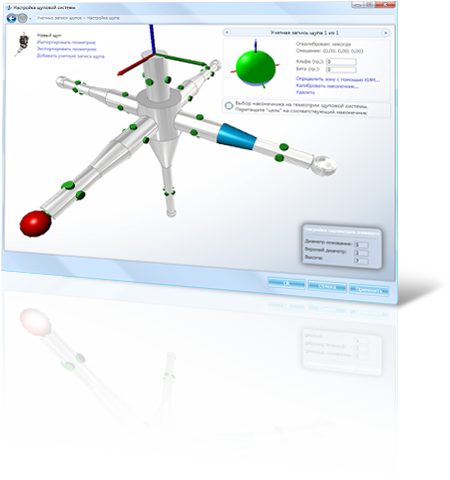

Простой, интерактивный пользовательский интерфейс позволит легко спроектировать, настроить и откалибровать контактную измерительную систему любой сложности даже малоопытному оператору.


Сбор данных с детали

Различные контактные схемы измерения в программном обеспечении ТЕХНОкоорд™ отличаются большой интерактивностью и широкими возможностями. Реализована поддержка основных геометрических элементов: плоскостей, цилиндров, конусов, сфер, торов и сплайнов. У всех поверхностей доступно автоматическое построение стратегии измерения, однако оператор в случае необходимости может изменить стратегию по своему усмотрению (например, увеличить количество измеряемых точек, изменить их положение, удалить ненужные точки).

Маршрут прохода машины, по созданным стратегиям измерения, в программном обеспечении ТЕХНОкоорд™ строится автоматически, что позволяет намного сократить время на разработку схемы измерения. Оператору необходимо лишь указать, где находятся запрещенные зоны на детали, если таковые имеются (например, место установки крепежа), а также произвести привязку детали.

После запуска плана контроля (измерения детали), оператор может наблюдать за процессом измерения на экране монитора. В случае возникновения непредвиденных, аварийных ситуаций (например, непредвиденное касание) координатно-измерительная машина будет остановлена автоматически и оператору будет предложено устранить причину, после чего измерение может быть продолжено.


Симуляция измерения

Возможность полной симуляции всего процесса измерения без использования реальной контактной измерительной машины позволяет создать, настроить и проверить план контроля в так называемом offline (отключенном) режиме. В случае необходимости в дальнейшем эту схему можно запустить на реальной машине с минимальными изменениями. Такая функциональность будет полезна не только в учебных целях, но и в случае большой занятости координатно-измерительной машины (вся основная работа по созданию плана контроля делается без участия машины). Это также позволит избежать повреждений измерительной машины, если в плане контроля оператором будут допущены критические ошибки.


Анализ полученных результатов

После получения данных с детали, они становятся доступными в трехмерном анализе. «Координатный анализ геометрических параметров детали» программного обеспечения ТЕХНОкоорд™ представляет собой мощное интерактивное средство, позволяющее получить результаты о различных параметрах детали, таких как: линейные, радиальные, диаметральные размеры, допуски перпендикулярности, прямолинейности и другие. Кроме измеренных поверхностей имеется возможность создания дополнительных построений (точек пересечения, вспомогательных плоскостей и многих других), которые позволят проконтролировать практически любые параметры.

Возможность произвольного редактирования бланка отчета позволяет оператору создавать отчеты любой формы и содержания, а также распечатывать их на принтере без использования сторонних программ.

Отчет в программном обеспечении ТЕХНОкоорд™ можно создавать как до, так и после непосредственного измерения. В первом случае реальные результаты измерения будут подставлены в уже готовую форму отчета.
